技術支持 GXworks 3-三菱FX5U遠程編程操作說明

GXworks 3-三菱FX5U遠程編程操作說明

發布時間:2022-11-25

閱讀量:78次

調試準備:
需要準備的材料:HINET 智能網關、現場安裝三菱 FX5UPLC、網線、電腦安裝 GX Works3 軟件等;
網關和 PLC 的連接方式:網關 LAN 口直接和 PLC 網線連接;

PLC 和網關的 IP 地址以及現場聯網條件說明:
三菱 FX5U 的 IP:192.168.3.250
網關 LAN 口 IP:192.168.3.11
現場聯網方式:WIFI

測試需要達到的目的:通過本地電腦上的 GX Works 3 軟件實現對遠端現場三菱 FX5UPLC 程序的上下載以及更新操作。

步驟:

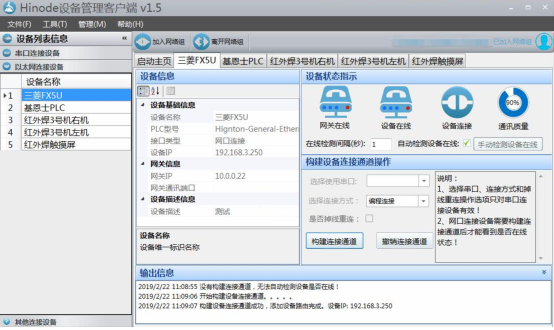

1. 客戶端正常上線,網關及設備圖標上線,指示燈亮,如圖,最小化窗口即可(不能關閉客戶端)。
客戶端

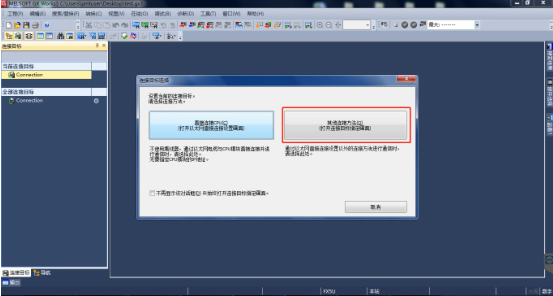

2. 打開 GXWORKS 3,點擊當前連接目標下的【Connetion】,連接目標選擇【其他連接方式】。
連接

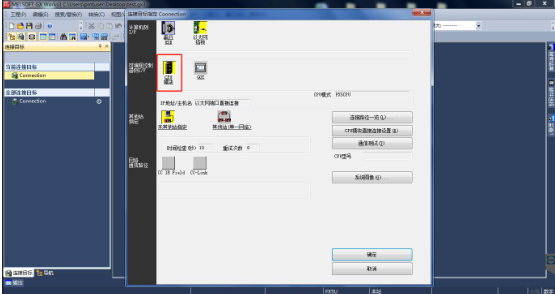

3. 點擊【CPU】模塊。
cpu模塊

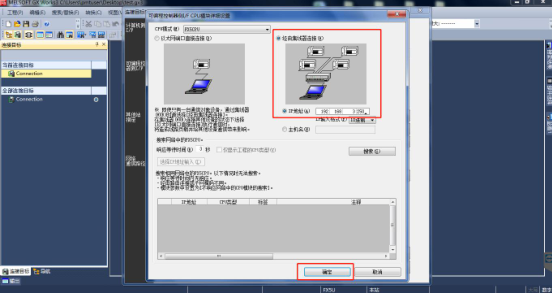

4. 選擇【經由集線器連接】,輸入 PLC 的 IP 地址后點擊【確定】。
PLC地址

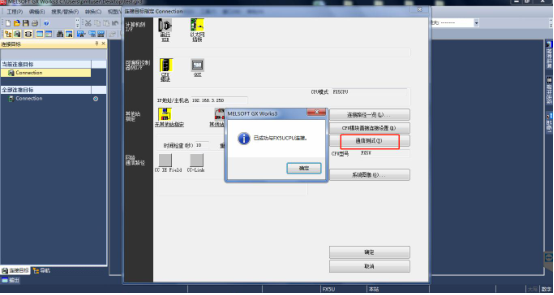

5. 點擊【通信測試】,提示“已成功與 FX5UCPU 連接”。
通訊測試

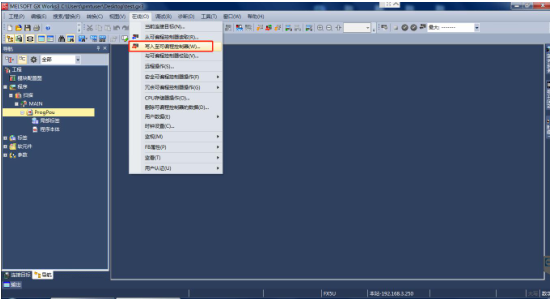

6. 點擊【在線】下的【寫入至可編程控制器】。
控制器

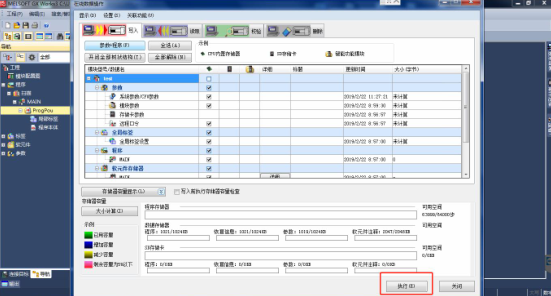

7. 點擊【執行】。
執行

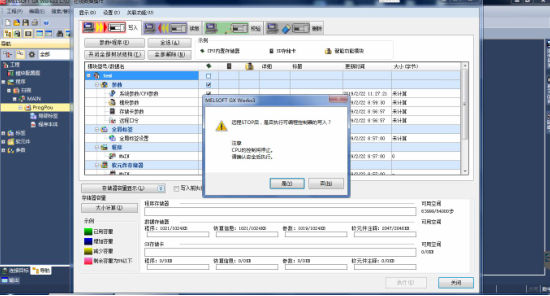

8. 提示是否執行可編程控制器的寫入,點擊【是】。
寫入

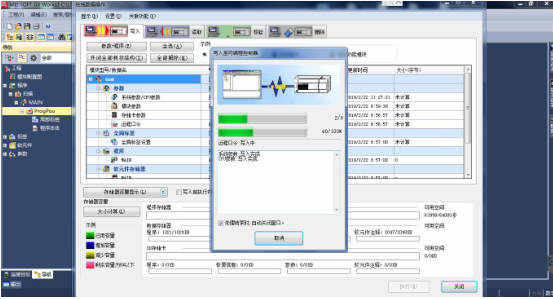

9. 寫入中。
寫入中

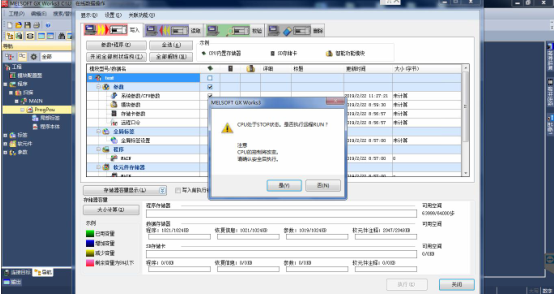

10. 提示是否執行遠程 RUN,點擊【是】。
執行

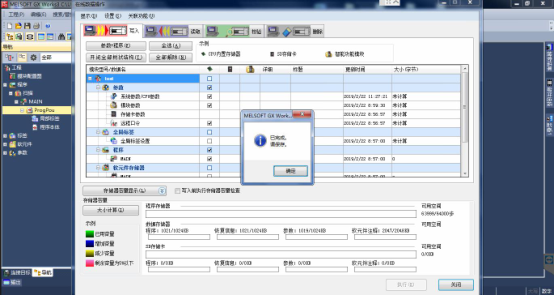

11. 完成
完成
